1. 팔로알토 NGFW - 개념

기본 개념

---

Active/Standby

- L2/L3/가상회선에서 사용 가능.

- 구성 간편, 트러블 슈팅 간편



Active/Active

- L3/가상회선에서 사용 가능

- 세션 및 라우팅 동기화함

- 장비별 IP 필요.

- 구성 복잡

- 페일오버 속도가 빠르고 트래픽 처리를 더 많이 할 수 있음

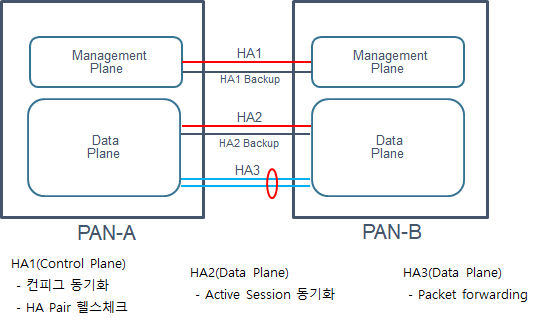

HA

- Control Link(HA1), Data Link(HA2)가 필요함

- 모델별로 전용 HA 포트가 있거나, In-Band 포트를 HA로 사용함

   PoC한 5260 장비는 전용 HA 포트가 있음.(HA1-A, HA1-B)

   HA2는 In-band로 연결.

- Control Link에는 HA 정보, Hello Message, HeartBeat 에 사용 됨 (HA1)

- Data Link는 세션, 라우팅 테이블, IPsec 보안연결, ARP 테이블 동기화에 사용 됨(HA2)

- A-A 모드일때, HA3 링크도 필요함



Failover

 - Link-Monitor :  Link or Link Group을 모니터링하여, 일부 혹은 전체 단절 시 스탠바이 장비로 페일오버 시킴

 - Path-Monitor : Virtual Wire, Virtual Router, VLAN을 기반으로 사용. ICMP를 전송해서 응답이 없을 경우 페일오버 시킴. 링크모니터링으로 충분하지 않은 virtual wire, vlan에 사용

 - 장비 간 HeartBeat 체크 및 Hello Message 체크가 안될 경우

 - 장비의 크리티컬한 오류가 발생했을 때

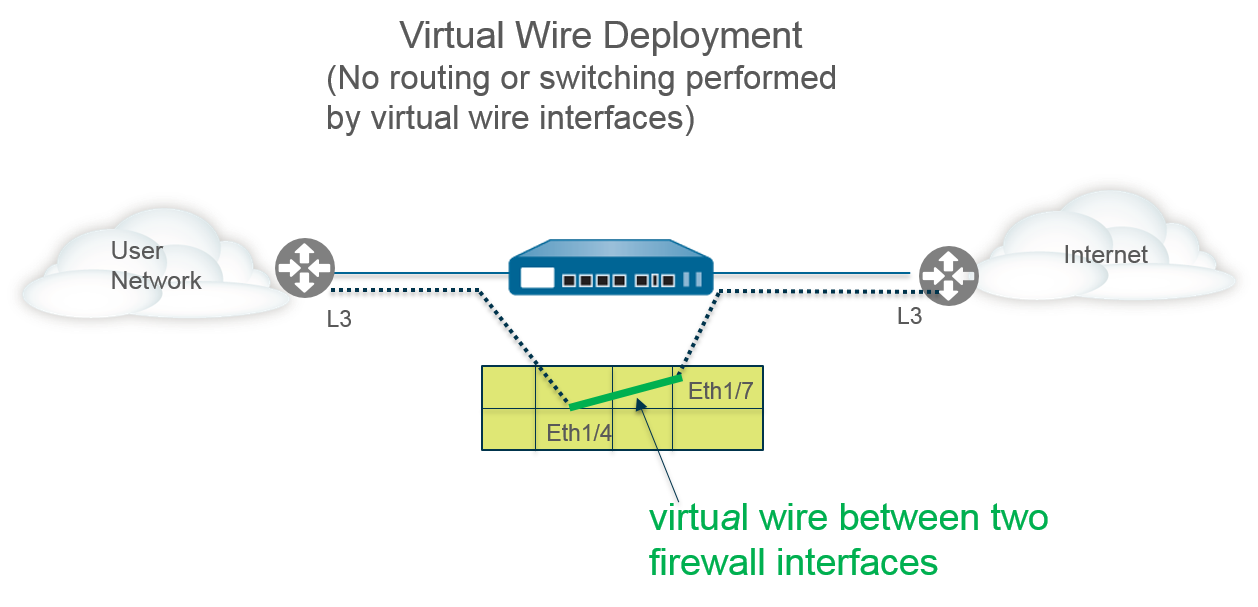

virtual wire (L1)

Virtual router

- 방화벽의 가상 라우터 (L3 라우팅 처리)



Path-Monitor (static routing)

- Destination or Destination Group에 icmp를 날려서 모니터링, 일부 혹은 전체 icmp 실패 시 라우팅 정보를 RIB, FIB에서 날려버려서 차선 경로를 탈 수 있도록 함





---

아키텍처

---

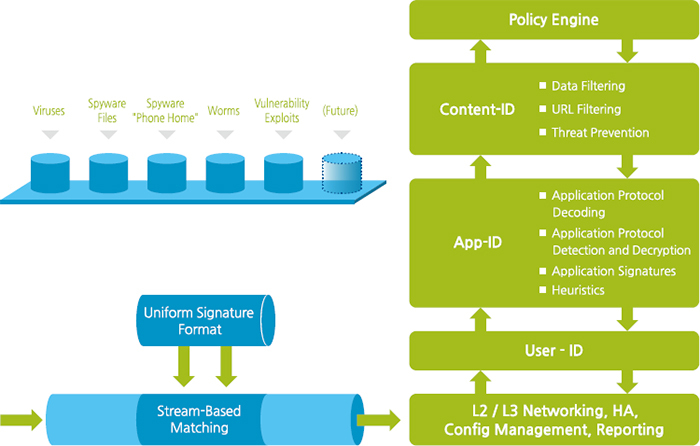

3P (Single Pass Parallel Processing)

 - 각각의 기능을 하는 ASIC이 병렬 처리하여 한번의 프로세싱으로 퍼포먼스 저하 없이 트래픽을 처리





---

Packet Flow

---



1. Ingress (패킷 초기화 단계)

 [ packet ingress process ]

  - L2 - L4 헤더 정보 추출 및 파싱

  - Ingress 인터페이스/존 lookup

  - IP 조각화 재조립 (reassembly)



 [ Ingress process error ]

  - ingress process 과정에서 error 발생하면 discard

    ※ error는 ip version / ethernet type mismatch 등



 [ FW inspection applicable ]

 - FW inspection이 필요한지 확인하는 단계

 - interface mode에 따라 처리방식이 상이함



 [ IPSec/SSL-VPN tunnel packet ]

  - tunneling packet이면 decapsuplation 후 packet ingress process부터 다시 진행

  - tunneling packet이 아니면 FW Fastpath proceess 수행

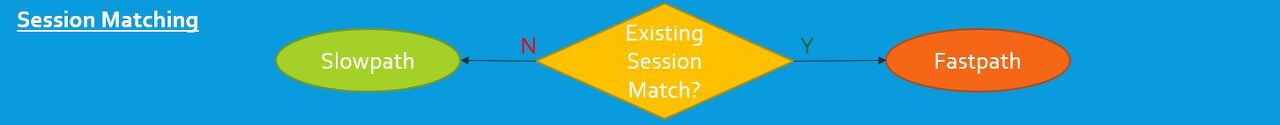

 [ Firewall Session lookup]

  - 트래픽이 기존 세션과 매칭 되는지 6-tuple을 대조하여 확인

    ※ 6-tuple : src/dst IP and Port, Protocol, Security Zone(ingress interface를 통해)

  - 신규 세션인 경우 slowpath process를 진행, 기존세션은 fastpath를 진행

---

2. FW Slowpath (세션 설정 단계)

 - 방화벽 세션을 수립하는 단계임. slowpath 단계에선 lookup만 이뤄짐

 - 향후 동일한 세션으로 후속 패킷이 오갈경우 slowpath 단계를 건너뛰고 fastpath 과정만 거침.

  [Forwarding lookup]

  - 인터페이스 모드에 따라 전달 경로를 결정.

     L2 mode는 MAC table을, L3 mode는 라우팅 테이블을 lookup하여 결정.



  [NAT Policy lookup]

  - L3 mode와 virtual wire에 해당

  - DNAT의 경우 한번더 전달 경로를 lookup 함



  [User-ID lookup]

  - user ip table에서 source IP를 이용하여 user 정보를 가져옴

  - 유저 정보를 토대로 유저가 속한 그룹 정보도 가져옴



  [DoS Protection lookup]

  - 단일 IP(Classfied Profile) or 정책에 매칭(Aggregate Profile)되는 패킷에 임계치를 걸어서 초과시 차단시킬 수 있음.



  [Firewall security policy lookup]

  - 방화벽 정책 lookup 후 포트 방화벽 수준의 정책 Action을 적용 (Rule match with action allow?)

  - 포트 방화벽 수준이라고 함은, 해당 단계에선 app-id를 'any'로 세팅하여 rule 매칭을 체크하는 것을 말함



  [Create and Install Session]

  - Flow lookup table에 세션 유무 확인 후 C2S(Client to Server), S2C(Server to Client) 각각 단방향 세션 생성

---

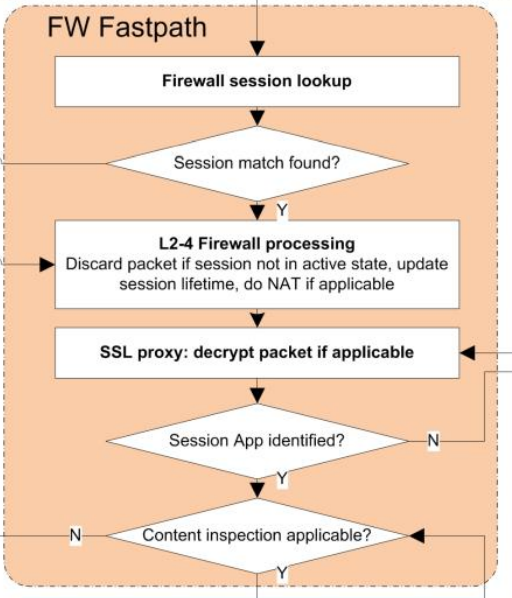

3. FW Fastpath (보안 정책 처리)

  - 기존 세션이 있거나 신규로 세션이 생성하고 난 뒤 적용되는 절차

  - 기존 세션이 있으므로 정책 lookup(조회) 과정을 건너 뜀.

        ※ 신규 세션은 Slowpath 절차를 거친 후 Fastpath 절차를 밟음

  - 실제 L2-L4 트래픽이 Rule에 의해 처리됨



  [L2-4 Firewall processing]

  - 트래픽의 L2-L4 헤더값을 정책과 대조하는 절차

  - 세션 타임을 리셋시킴 (만료된 세션은 discard)

  - NAT 적용



  [SSL proxy: decrypt packet if applicable]

  - ssl/tls 트래픽을 복호화 함

---

4. Application identification (APP-ID 식별)

  [Pattern-based application identification]

  - app-override policy에 매칭되지 않으면 시그니처 기반으로 APP의 패턴을 식별



  [Security policy lookup based on application]

  - application에 해당하는 정책 Action 적용

---

5. Content inspection (콘텐츠 검사)

 - 프로토콜 파싱/디코딩, 콘텐츠 매칭, 터널이 적용된 어플리케이션 탐지 등의 콘텐츠 검사를 수행

 - 검사가 모두 완료되면 복호화한 ssl/tls 트래픽을 다시 암호화 함.



---

6. Forwading/Egress

 - 앞선 절차에서 정의된 설정을 통해 route/swtich/virtual wire 포워딩을 수행함

 - QoS(Shaping)을 적용하고, 다시 IP 패킷을 조각화 함

 - 터널 인터페이스면 다시 터널링을 맺어서  Egress 절차를 다시 수행함.

---

결론



참고

https://knowledgebase.paloaltonetworks.com/KCSArticleDetail?id=kA10g000000ClVHCA0
