[AWS.02-01] Network Firewall

테스트 구성

  - ANFe가 구성될 subnet 생성 (엔드포인트와 같은 서브넷의 리소스들은 보안정책 적용이 안됨, 서브넷을 분리하자 아래 그림처럼!)

  - Firewall Endpoint의 Type은 GWLB endpoint임. 서드파티 솔루션을 구성할때 GWLB를 사용하는 것과 유사한 구성이 됨. 하지만 GWLB 관련 설정을 할 필욘 없다.

  - ELB가 구성될 subnet 생성

  - IGW에 ingress routing table 연결 (엣지 연결) - ingress traffic의 분기를 위함 (IGW > ANFe subnet 1, 2로)

  - IGW > ANFe > ELB  > Instance 구성이 가능하도록 라우팅 설정

  - 방화벽 + 정책 + 규칙그룹

이 이미지를 참고해서 테스트 해봄

---

규칙 순서



stateless의 기본 action

 통과(PASS) : 묵시적 Permit, DROP/PASS 정책 적용가능 (BLACKLIST)

출발지는 PAT IP이다!

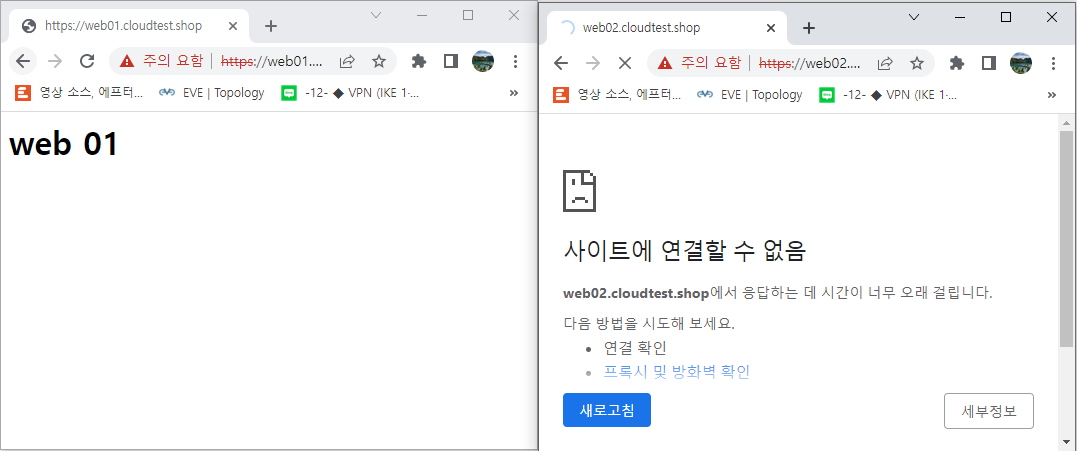

차단(삭제) 설정한 10.0.2.196(Web02)만 차단. 나머진 허용(묵시적 Permit)

---

삭제(DROP) : 묵시적 DROP, PASS/DROP 정책 적용이 먹히지 않음. (ALL DROP)

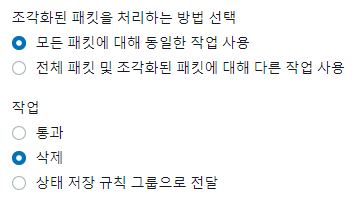

작업은 삭제로 하였다.

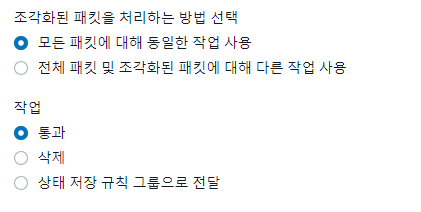

허용(통과) 정책을 적용해보았다.

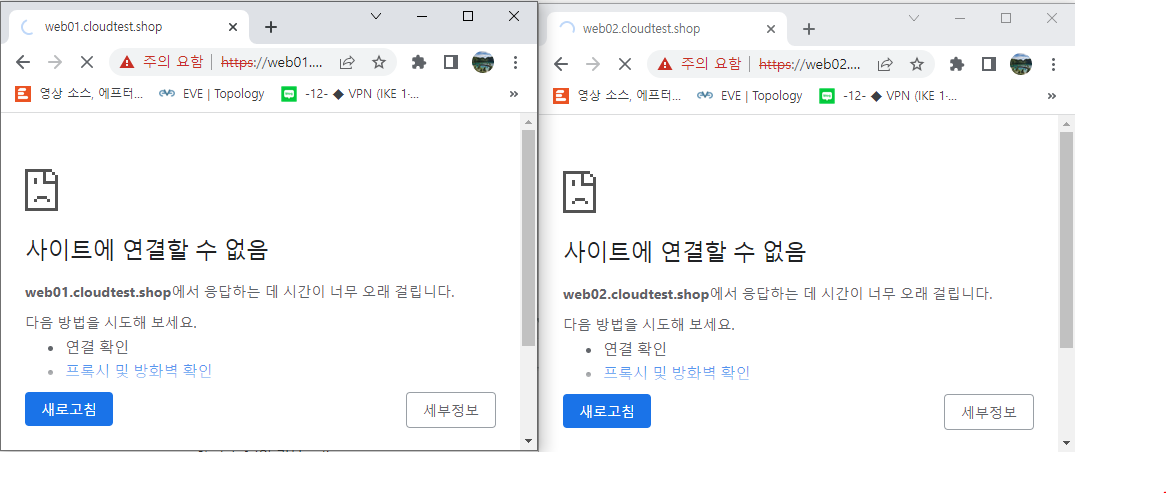

둘다 안된다...허용을 넣었는데 안먹힌다...어떻게 사용해야하는 방화벽인가..

---

stateful의 기본 action

 기본값(DEFAULT) : 묵시적 PASS, stateful 엔진의 규칙 평가 순서로 결정 (BLACKLIST)

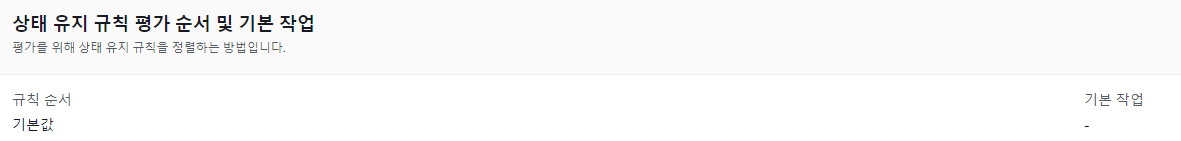

규칙순서 = 기본값 = 시퀀스 없음...

이번엔 1번 서버를 삭제해보았다.

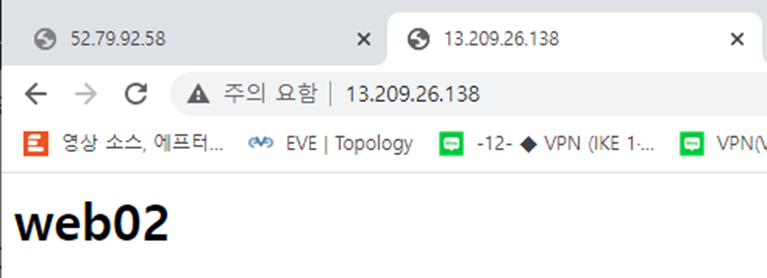

2번 서버는 묵시적 허용에 의해서 처리된다!

---

" Stateful 엔진에 의한 정책 순서 확인"이라는 문구를 테스트 해보자!



- 동일규칙 삭제/통과 적용 (통과가 아래에 있을 때)

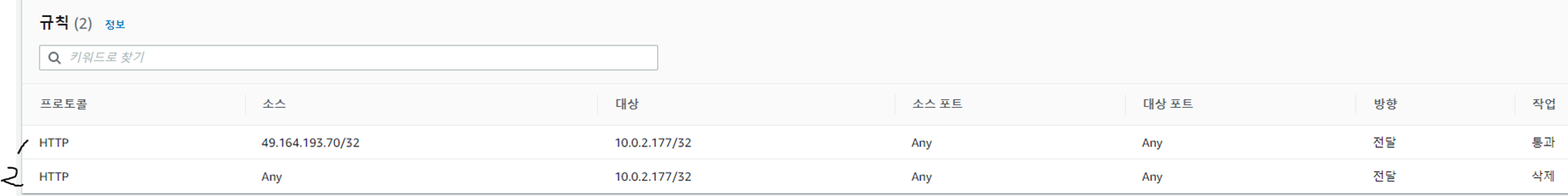

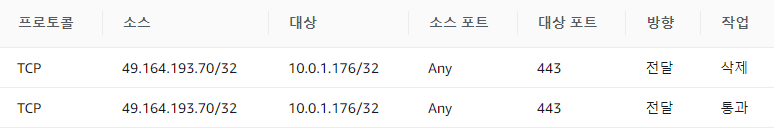

동일한 정책으로 삭제와 통과를 넣었다

삭제보다 통과가 더 우선순위가 높은듯 하다

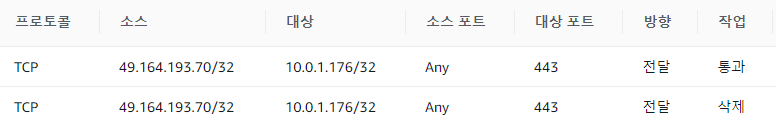

- 동일규칙 삭제/통과 적용 (통과가 위에 있을 때)

삭제가 위에 있었는데도 안됐지만, 순서를 바꿔보기로 하자

이런 역시나 통과가 더 우선한다.

---

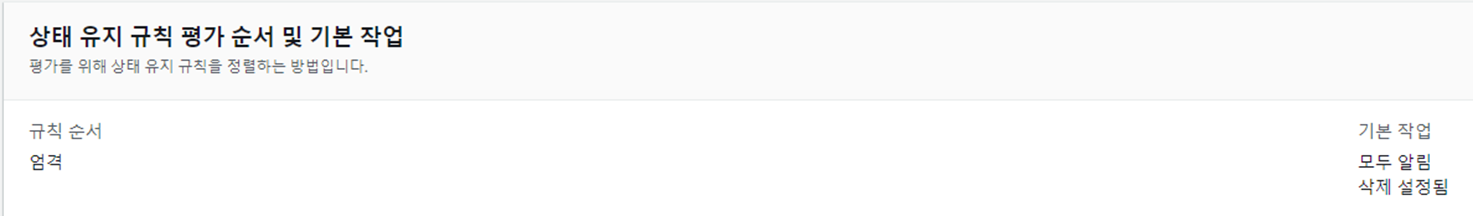

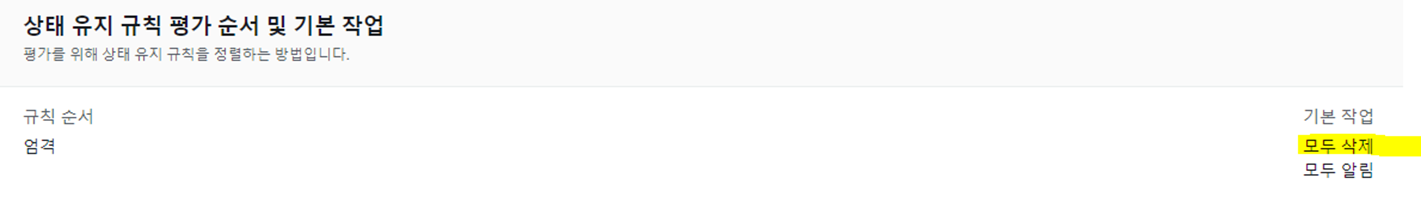

엄격(STRICT) : 평가하려는 순서대로 규칙 제공

엄격 - 모두 삭제 : 통과 정책을 넣어도 all drop

- 목적지 웹서버1,2 모두 통과 정책

모니터 설정때문에 늘어났다. 둘다 통과(허용) 정책을 적용하였다

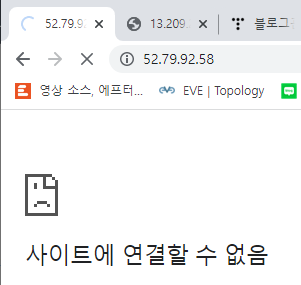

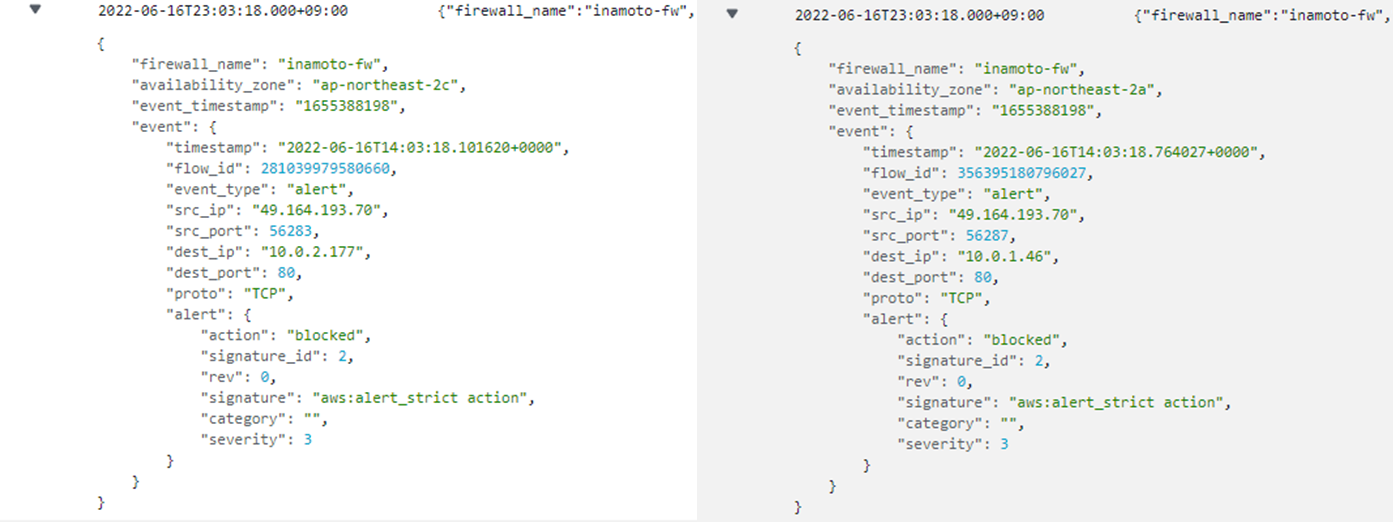

- 결과 : 둘다 blocked

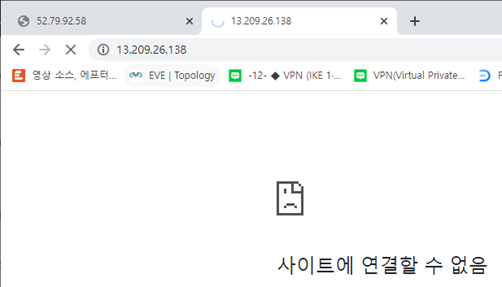

역시나 둘다 blocked이다. 이 방화벽은 어떻게 활용해야 하는가? 시즌2

---

삭제 설정됨 ('설정된 연결에 있는 패킷만 삭제합니다.'로 의역함) : 통과 정책을 넣으면 우선순위에 따라 허용됨



설정된 연결에 있는 패킷만 삭제 > 묵시적 Deny로 해석해볼까?

- 통과 정책 위에 삭제 정책 설정

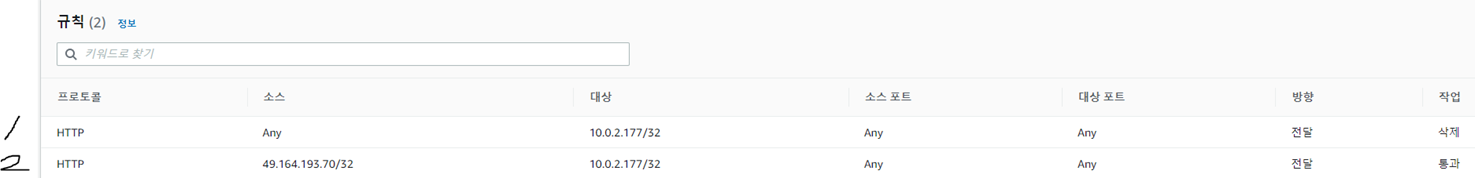

2번 웹서버에 대해 삭제와 통과 정책을 순서대로 적용해보았다.

- 결과 : Drop

첫번째 시퀀스인 삭제가 먹혔다.



- 통과 정책 아래에 삭제 정책 설정

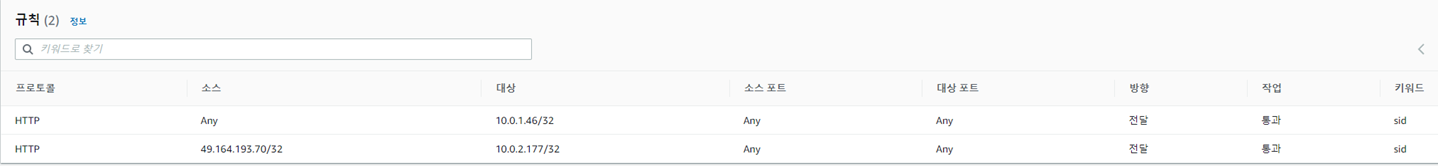

정책 순서를 바꿔보았다. 2번 웹서버 통과가 위로!

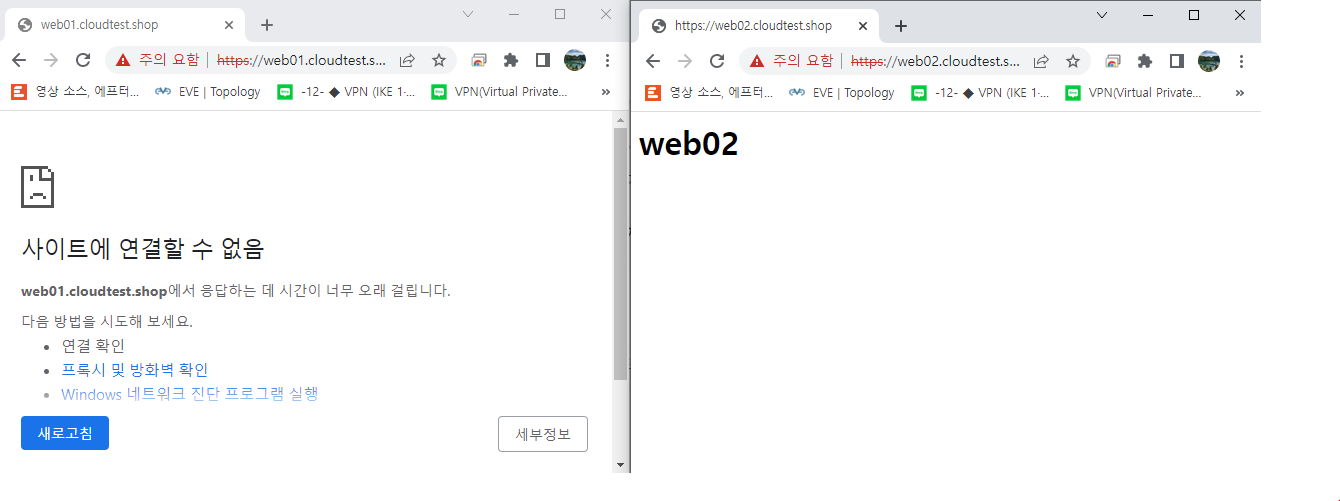

- 결과 : web 2서버만 허용

웹서버 1번 안됨.

웹서버 2번 됨. 나머지는 안되는거 보니 묵시적 차단이 걸려있는듯.

- 이상한점 : web02만 규칙적용하고 접속되는 것 확인.

2번 웹서버만 허용함



역시나 1번 웹서버는 안됨

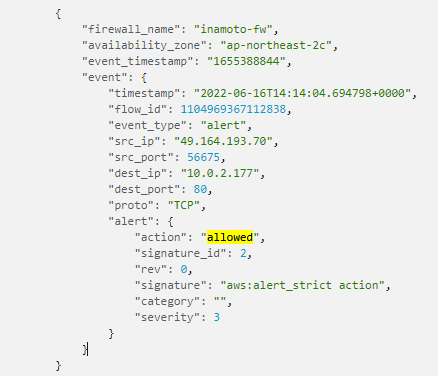

역시나 2번 웹서버는 됨

다만, 별 이상한 포트도 허용됐다고 나옴;;;

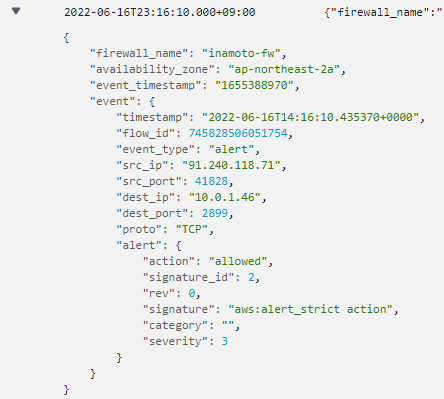

그런데 허용도 안한 1번 웹서버의 2899포트가 된다?! 이게 뭐지..

******************************** 추가테스트 **********************************

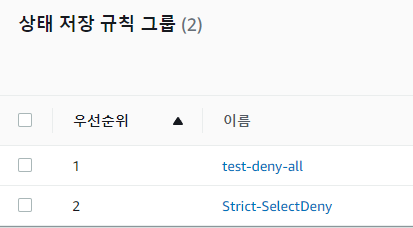

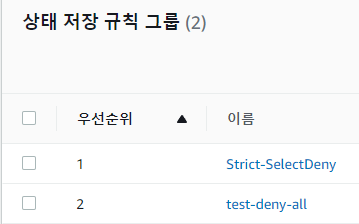

 - HTTP ALL DENY 규칙 그룹 생성 후 우선순위를 가장 높게 설정하면, 통과 정책 안먹음.

> 규칙그룹 순서 잘 먹힘 (규칙의 순서가 아니라 규칙 그룹의 순서)

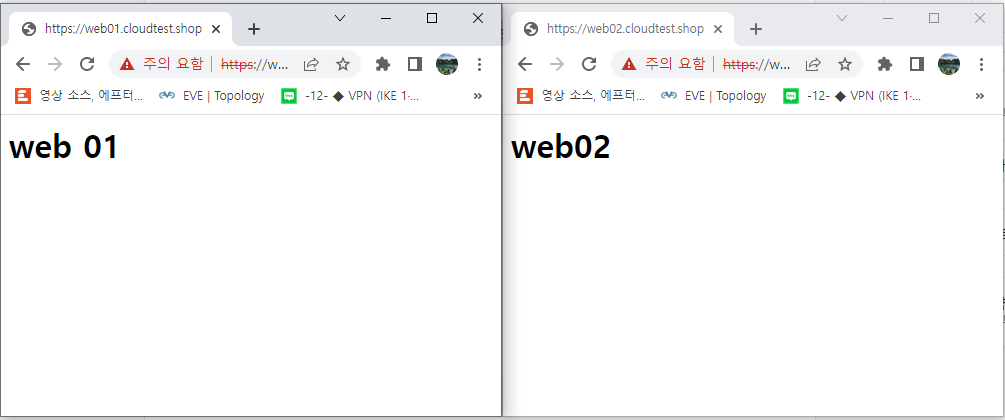

- 우선순위 조정하면 통과 정책 먹음 > <



https://docs.aws.amazon.com/ko_kr/network-firewall/latest/developerguide/suricata-rule-evaluation-order.html

Evaluation order for stateful rule groups - AWS Network Firewall



---

결론

NACL은 VPC당 200개 생성가능하며, NACL 당 20개의 규칙을 적용할 수 있다.

반면에 Network Firewall은 규칙 그룹당 30,000개의 규칙을 설정할 수 있으며, VPC 및 계정당 20개의 규칙 그룹을 설정할 수 있음.

VPC 혹은 서브넷에 대한 통신을 제어할 수 있어, NACL을 어느정도 대체 할 수 있어 보임



참고로 Security Group의 경우 VPC당 500개 생성 가능하며, SG당 60개의 룰을 적용할 수 있다.
